GL41-Y型過濾器 詳情介紹
GL41-Y型過濾器產品概述：
Y型過濾器用于管道清理輸送介質：熱水、冷水,、蒸汽,、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此過濾器,，為了清理系統中的機械雜質,，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱,。
Y型過濾器功能工作原理：
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,，通常安裝在減壓閥、泄壓閥,、定水位閥或其它設備的進口端,，用來去掉介質中的雜質，以保護閥門及設備的正常使用,。該過濾器具有結構,，阻力小，排污方便等特點,。適用介質可為水,，油、氣,?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型）,，內部件全部采用不銹鋼,，堅固好用。當需要清洗時,，只要將可拆卸的濾筒取出,，去掉濾出的雜質后，重新裝入即可,，使用維護 為方便,。該過濾器體形小、濾眼細,、阻力小,、效果高、安裝檢修方便,、成本低,、并排污時間短，對一般小型號者，只需5-10分鐘,。一般通水網為18-30目/cm2,，通氣網為40-100目/cm2，通油網為100-300目/cm2,。

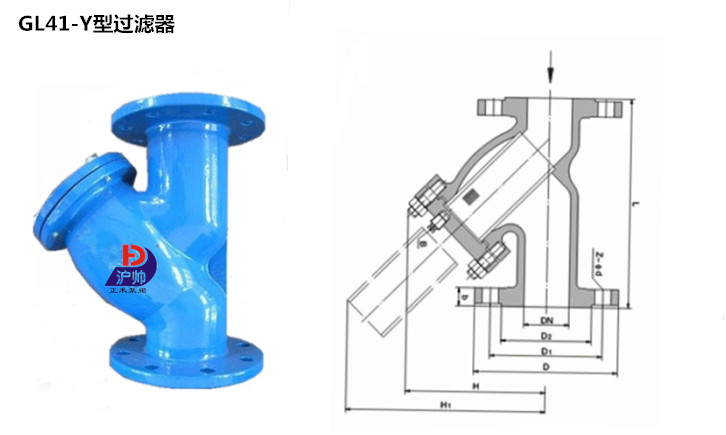

結構圖,；
Y型過濾器主要技術參數
殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
公稱通徑 | 15～500mm | ||
濾框?yàn)V網材質 | 不銹鋼 | ||
密封件材質 | 耐油石棉、丁腈橡膠,、聚四氟乙烯 | ||
工作溫度（℃） | -30~380 | -80~425 | -80~450 |
公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
過濾精度（目/in） | 10~300 | ||
Y型過濾器外形尺寸
DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
20 | 3/4 | 145 | 70 | 150 | 3 | ||
25 | 1 | 160 | 80 | 160 | 3.8 | ||
32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
350 | 14 | 700 | 640 | 1150 | 312 | ||
400 | 16 | 800 | 700 | 1360 | 500 | ||
450 | 18 | 850 | 790 | 1480 | 700 | ||
500 | 20 | 900 | 875 | 1650 | 900 | ||
分類說明
本過濾器有殼體、排污蓋,、濾芯,、濾網等組成。網眼總面積是入口管截面積的3-4倍,。
用于管道清理輸送介質：熱水,、冷水、蒸汽,、壓縮空氣各種機械雜質,，特別是鍋爐房循環水泵前均需安此產品，為了清理系統中的機械雜質,，使設備和管道免受堵塞和磨損,，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,，如:蒸汽儀表,、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱,。
油過濾器該主品濾眼密度有多種,。例如：64孔、200孔,、300孔/Cm2,。用于各種輸油管道上的設備。例如:油泵,、油鍋爐前均需安裝,，在額定流速下壓損為0.05-0.1米水柱。
鑄鋼Y型過濾器進口鑄鋼Y型過濾器符合相關技術參數,、為您解決各種工礦問題,。廣泛應用于：天然氣、化工,、石化,、石油、造紙、采礦,、電力,、液化氣、食品,、給排水,、市政、機械設備配套,、電子工業,，城建等領域。
鑄鋼Y型過濾器訂貨說明：
1.產品選型：如有指定型號標準,，請直播銷售熱線咨詢價格,，了解詳情！
2.技術支持：如沒有指定產品型號規格,，請把工況要求,、設計圖紙、技術規范,，發送傳真或郵件到本公司,。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa），溫度（℃）,，連接方式（螺紋,、法蘭、對夾等）,，驅動方式,。
4.驅動方式：手動、蝸輪,、氣動,、電動等。
5.產品標準：國標GB,、日標JIS,、美標ANSI、德標DIN等,。
6.報價確認：本公司提供報價清單及技術標準說明到客戶確認,，在雙方技術各方面確認后再擬定合同。
7.質量標準：質量要求,、質量標準,、供方對質量負責的條件按國家有關質量標準。
訂貨須知：
訂貨時請注明：產品名稱,、公稱通徑,、壓力等級、材質、法蘭標準,、操作壓力等詳細參數,。以上產品尺寸為常規通用型號，如需其他規格尺寸,、非標產品設計圖紙和詳細參數,、或使用的場合非常重要的環境比較復雜時、請于我公司聯系,，由我們的為您審核把關,竭誠為您服務,。
