GL11W內螺紋過濾器詳情介紹
GL11W內螺紋Y型過濾器產品概述：
內螺紋Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置,，Y型過濾器通常安裝在減壓閥,、泄壓閥、定水位閥或其它設備的進口端,，用來清理介質中的雜質,，以保護閥門及設備的正常使用。Y型過濾器具有結構,，阻力小,，排污方便等特點。鍛鋼Y型過濾器適用介質可為水,、油,、氣。一般通水網為18~30目,，通氣網為10~100目,，通油網為100~480目。
Y型過濾器采用以下結構：
①全徑或縮徑；
②螺栓連接,、纏繞墊片密封式閥蓋,；
③可設有排放堵塞，可更換式過濾網,。
Y型過濾器標準規范：
設計制造：BS5352 MSS SP-118
承插口尺寸按：ANSI B16.11,、JB/T1751
螺紋端尺寸按：ANSI B1.20.1、JB/T7306
對焊端尺寸按：ANSI B16.25,、JB/T12224
法蘭端尺寸按：ANSI B16.5,、JB79
閥門檢查和試驗：API 598、GB/T13927,、JB/T9092
結構特征:螺栓連接閥蓋(B.B)焊接閥蓋(W.B),；
材料按ANSI/ASTM的規定；
Y型過濾器技術參數：
溫度：-10-425℃,；
公稱通徑：15-100mm,、1/2-4”；
工程壓力：1.6-16mpa,、150-1500LB,；
介質：水、油品,、液體等,；
相關型號：GL11H、GL11W,、GL11Y

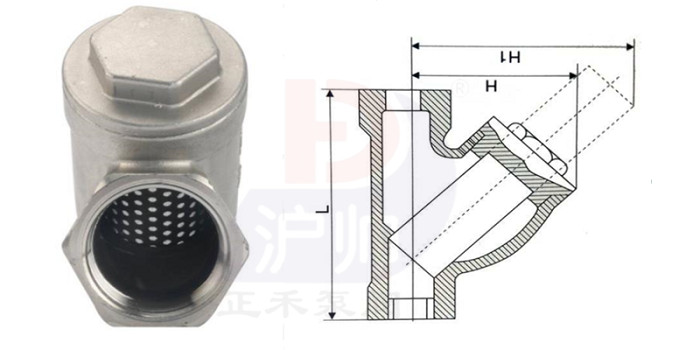

結構圖;
Y型鍛鋼過濾器典型零件材料表:
序號 | 零件名稱 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
2 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
3 | 鉚釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
4 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
5 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
6 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8 |
CL800過濾器主要尺寸:
規格(NPS) | R.P | . | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 |
F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | |
結構長度 | L | 98 | 98 | 111 | 120 | 140 | 140 | 170 | 200 | . |
中心高度(開) | H | 70 | 70 | 70 | 100 | 110 | 120 | 120 | 150 | . |
流道孔徑 | d | 7 | 9 | 13 | 17.5 | 30 | 30 | 35 | 46 | . |
重量(Kg) | 2.2 | 2.2 | 2.1 | 4.2 | 8.9 | 8.9 | 10 | 18.6 | . | |
注：1,、螺栓閥蓋，縮徑和全徑,。2,、末端連接為螺紋或承插或?qū)福O(shè)計按BS5352,。
CL900~1500過濾器主要尺寸:
規格(NPS) | F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
結構長度 | L | 98 | 111 | 120 | 140 | 140 | 170 | 200 |
中心高度(開) | H | 70 | 70 | 100 | 110 | 120 | 120 | 150 |
流道孔徑 | d | 9 | 12 | 15 | 20 | 28 | 32 | 40 |
重量(Kg) | 2.1 | 4.2 | 9 | 8.9 | 10 | 18.6 | 20 | |
注：1,、螺栓閥蓋，全徑,。2,、末端連接為螺紋或承插或?qū)福O(shè)計按BS5352,。
