HXF-3型帶吸入接管阻火呼吸閥產品概述

帶吸入接管（阻火）呼吸閥是原油,、汽油、煤油,、輕柴油,、芳烴等固定頂式儲罐上不可缺少的主要通風設備,，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭壞的作用。帶吸入接管（阻火）呼吸閥是維護儲罐氣壓平衡,，減少介質揮發的節能產品,。帶吸入接管（阻火）呼吸閥是罐上的通風及阻火裝置，能起到減少油品蒸發損耗,，控制儲罐壓力平衡和控制火焰的作用,。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置,。根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲,、乙類液體的固定式頂罐，應設阻火器和呼吸閥”,。

一,、HXF-3型帶吸入接管阻火呼吸閥工作原理

呼吸閥是正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時,，呼吸閥不工作,，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高,，達到呼吸閥的操作正壓時，壓力閥被頂開,，氣體從呼吸閥呼出口逸出,，使罐內壓力不在繼續加高;當往罐外抽出介質，使罐內上部氣體空間的壓力下降,，達到呼吸閥的操作負壓時,，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內,，使罐內的壓力不再繼續下降,，讓罐內與罐外的氣壓平衡，來保護儲罐的平衡裝置,。

二,、HXF-3型帶吸入接管阻火呼吸閥性能及特點

帶吸入接管（阻火）呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金,，結構緊湊,，阻火性能強、通氣量大,、泄漏量小,、耐腐蝕、耐低溫,、防霜凍,、易檢修,，使用方便等特點；閥盤采用四氟材料,，耐低溫,，防凍性能好；阻火盤采用不銹鋼材質,，阻火性能優良,。

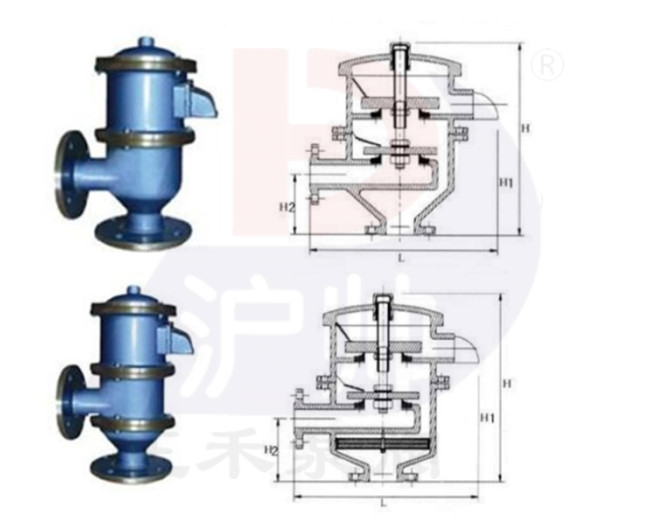

三、HXF-3型帶吸入接管阻火呼吸閥結構圖

四,、HXF-3型帶吸入接管阻火呼吸閥技術參數

五,、HXF-3型帶吸入接管阻火呼吸閥主要外形及安裝尺寸
