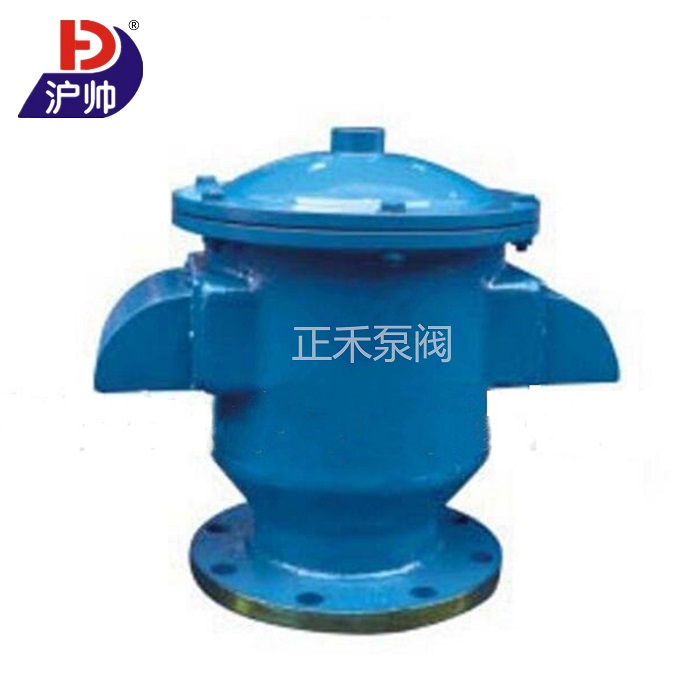

HXF-1型雙嘴阻火呼吸閥雙向呼吸閥詳情介紹
HXF-1型雙嘴阻火呼吸閥產品概述：
雙向（阻火）呼吸閥,，又名BLF1雙嘴阻火呼吸閥,，雙向阻火呼吸閥是在普通全天候呼吸閥基礎上的改進的更新?lián)Q代產品，具有阻火器與呼吸閥的雙重功能,，采用雙嘴結構,，具有通風量大，泄漏量小,，耐腐蝕等特點,，是固定頂式儲罐上的理想通風設備。
HXF-1型雙嘴阻火呼吸閥工作原理：
雙向阻火呼吸閥安裝在儲罐頂部,，是解決罐內正壓、負壓的氣體,，使罐內的液體進出沒有受到阻礙,，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內 從外空氣吸進罐內（稱負壓）,。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏,，使罐內的液體質量得到了有利的保障。呼吸閥用于油及液體罐上,，來排除罐內的正壓和負壓氣體,，使罐內液體進出方便。如罐體上不裝呼吸閥罐內的液體進出有一些障礙,，很可能出現罐體變型和振動,，該產品設計合理，結構簡單,，使用方便;是儲罐的產品,。

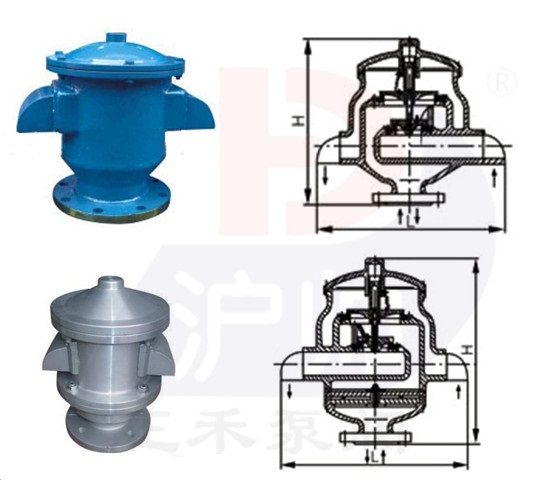

HXF-1型雙嘴阻火呼吸閥結構圖
HXF-1型雙嘴阻火呼吸閥技術參數
閥體材料 | WCB、304,、316,、鋁合金 |
正壓閥盤材料 | 304、316,、鋁合金 |
負壓閥盤材料 | 304,、316、四氟PTFE |
環境溫度℃ | -30~60 |
等級 | 操作壓力 |
a級 | +355Pa (36毫米水柱) -295Pa (30毫米水柱) |
B級 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C級 | 1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
規格 | 安裝尺寸（毫米） | ||||
D1 | D | D3 | H | M-h | |
DN25 | 70 | 100 | 115 | 180 | 4×10 |
DN50 | 110 | 140 | 160 | 255 | 4×12 |
DN80 | 150 | 185 | 213 | 260 | 4×16 |
DN100 | 170 | 205 | 265 | 290 | 4×16 |
DN150 | 225 | 260 | 305 | 330 | 8×16 |
DN200 | 280 | 315 | 355 | 350 | 8×16 |
DN250 | 335 | 370 | 420 | 400 | 12×16 |
雙向呼吸閥美標法蘭連尺寸：ANSI,、API,、ASME 可供JIS標準
規格 | 安裝尺寸 | ||||
D1 | D | D3 | H | M-h | |
1" | 79.5 | 108 | 115 | 180 | 4×15 |
2" | 120.5 | 152 | 160 | 255 | 4×19 |
3" | 152.5 | 190 | 213 | 260 | 4×19 |
4" | 190.5 | 229 | 265 | 290 | 8×19 |
6" | 241.5 | 254 | 305 | 330 | 8×22 |
8" | 298.5 | 343 | 355 | 350 | 8×22 |
10 | 362 | 406 | 420 | 400 | 12×25 |
