GTG帶芯人孔詳情介紹
GTG帶芯人孔產品概述：
帶芯人孔相對浮頂油罐，一般類型油罐的人孔與罐壁結合的筒體是穿過罐壁的,，這種人孔不利于浮盤升降和密封,。帶芯人孔是在一般的人孔蓋內加設一層與罐壁弧度相等的芯板,，并與罐壁齊平。為便于啟閉,，在孔口結合筒體上還裝有轉臂和吊耳,，操作時人孔蓋仍不離開油罐。內浮頂油罐人孔,，一般到少設2個：一個距罐底板約700mm處,，用于清洗油罐及檢修人員進入；一個距油罐底板約2400mm處,，為操作人員登上浮盤用,。

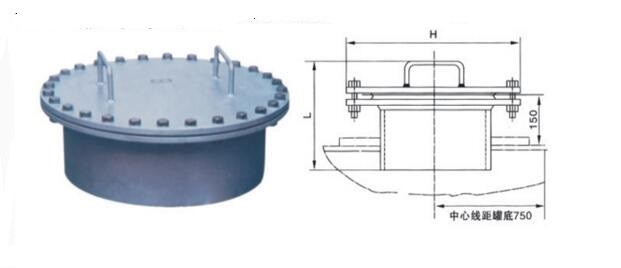

結構圖：
主要技術參數及重量：
標準號 | DN | MPa | 筒節 | 重量（KG） |
HG/T21515-2005 | 500 | 0.6 | φ530×6 | 50.5 |
600 | 0.6 | φ630×6 | 74.0 | |
HG/T21516-2005 | 500 | 1.0 | φ530×6 | 117 |
φ630×6 | 114 | |||
600 | 1.0 | φ630×6 | 174 | |
HG/T21517-2005 | 500 | 0.6 | φ530×8 | 154 |
φ630×6 | 148 | |||
600 | 0.6 | φ530×8 | 225 | |
φ630×8 | 217 |
標準號 | DN | MPa | 筒節 | 重量（KG） |
HG/T21519-2005 | 500 | 0.6 | φ530×6 | CS125 |
φ530×5 | SS122 | |||
600 | 0.6 | φ630×6 | CS182 | |
HG/T21520-2005 | 500 | 1.0 | φ530×8 | CS161 |
φ530×6 | SS155 | |||
600 | 1.0 | φ630×8 | CS232 | |
φ630×6 | SS225 | |||
HG/T21522-2005 | 500 | 1.0 | φ530×6 | CS126 |
φ530×5 | SS123 | |||
600 | 1.0 | φ630×6 | CS184 | |
φ630×6 | SS185 |
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑,、壓力等級,、材質、法蘭標準,、操作壓力等詳細參數,。以上產品尺寸為常規通用型號，如需其他規格尺寸,、非標產品設計圖紙和詳細參數,、或使用的場合非常重要的環境比較復雜時、請于我公司聯系,，由我們的為您審核把關,竭誠為您服務。
