呼吸閥是怎樣進行排放計算的

2019-09-08 關注次數：

呼吸閥是一種用于石油,、化工,、天然氣等行業的低壓保護設備，它可用來保持儲罐壓力始終處于正常狀態,，降低儲罐內揮發性液體的蒸發損失，并保持儲罐免受超壓或超真空的破壞，對安全和環保均起到作用,。

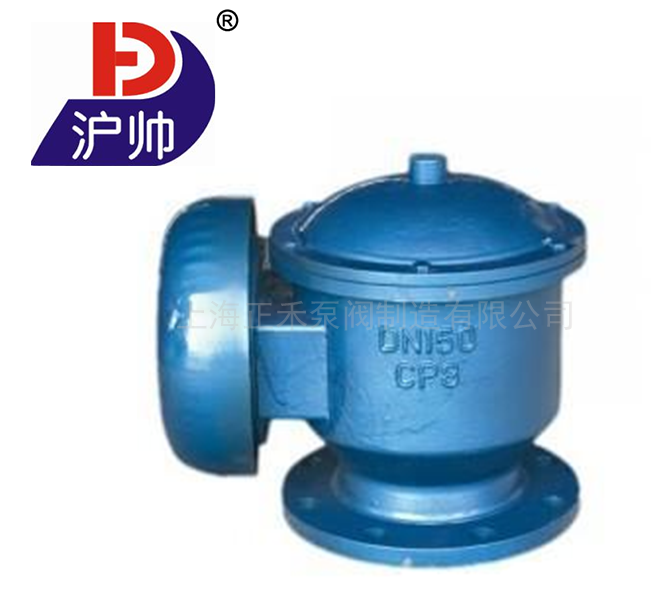

呼吸閥

固定頂罐的呼吸排放可用下式估算其氣體的排放量：

LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

式中：LB-固定頂罐的呼吸排放量（Kg/a）；

M-儲罐內蒸氣的分子量,；

P-在大量液體狀態下,，真實的蒸氣壓力（Pa）,；

D-罐的直徑；

H-平均蒸氣空間高度,；

△T-24小時之內的平均溫度差（℃）,；

FP-涂層因子（無量綱），根據油漆狀況取值在1~1.5之間,；

C-用于小直徑罐的調節因子（無量綱）;直徑在0~9m之間的罐體,，C=1-0.0123(D-9)^2 ; 罐徑大于9m的C=1；

KC-產品因子（石油原油KC取0.65,，其他的有機液體取1.0）

呼吸閥由壓力閥和真空閥組成,，安裝于常壓或低壓儲罐上，能隨罐內正負壓變化而自動啟閉,，使罐內外氣壓差保持在允許值范圍內,。呼吸閥能夠維護儲罐氣壓平衡，充分利用儲罐本身的承壓能力來減少介質排放,，利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓,。
