常壓、低壓儲罐是流程工業中常見的設備,。常壓,、低壓儲罐在使用過程中經常會由于儲罐內液面的改變,、或者外界溫度的變化等原因，導致儲罐內氣體膨脹或收縮,，儲罐內氣相的壓力也隨之波動,，氣體壓力的波動極易使儲罐出現超壓或真空的情況，嚴重時會造成儲罐超壓鼓罐或低壓癟罐,。為了防止儲罐出現超壓或負壓等失穩狀態,，工藝設計中通常采用在罐頂安裝呼吸閥的方式來維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞,，保護儲罐安全,，并且減少儲罐內物料的揮發和損耗，對安全和環保均起到作用,。

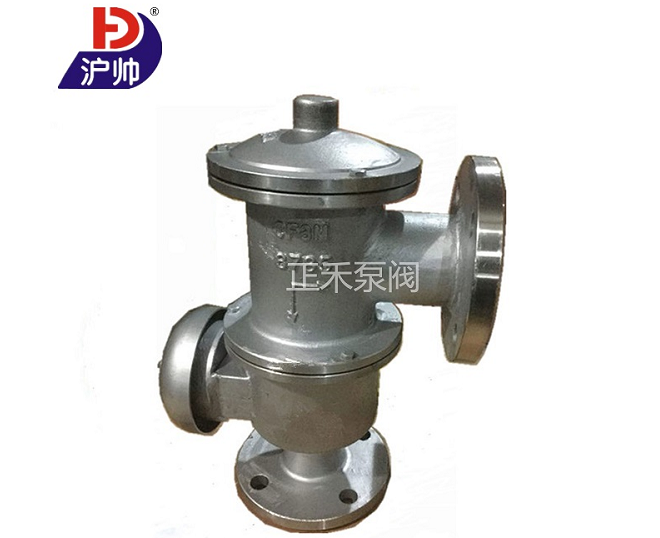

　　呼吸閥的內部結構實質上是由一個壓力閥盤(即呼氣閥)和一個真空閥盤(即吸氣閥)組合而成的,，壓力閥盤和真空閥盤既可并排布置，也可重疊布置,。其工作原理：當儲罐壓力和大氣壓力相等時,，壓力閥和真空閥的閥盤和閥座緊密配合，閥座邊上密封結構有“吸附”效應,，使閥座嚴密不漏,。當壓力或真空度增加時，閥盤開始開啟,，由于在閥座邊上仍存在著“吸附”效應,，所以仍能保持良好的密封。

　　當罐內壓力升高到定壓值時,，將壓力閥打開,，罐內氣體通過呼氣閥(即壓力閥)側排入外界大氣中，此時真空閥由于受到罐內正壓作用處于關閉狀態,。反之,，當罐內壓力下降到某一真空度時，真空閥由于大氣壓的正壓作用而打開,，外界的氣體通過吸氣閥(即真空閥)側進人罐內,，此時壓力閥處于關閉狀態。在任何時候,，壓力閥和真空閥不能同時處于打開的狀態,。當罐內壓力或真空度降到正常操作壓力狀態時，壓力閥和真空閥處于關閉狀態,，停止呼氣或吸氣過程,。

　　呼吸閥的功能

　　呼吸閥在正常狀態下起密封作用，只有在下列條件下呼吸閥才開始工作"：

　　(1)儲罐向外輸出物料時,，呼吸閥即開始向罐內吸人空氣或氮氣,。

　　(2)向儲罐內灌裝物料時,，呼吸閥即開始將罐內氣體向罐外呼出。

　　(3)由于氣候變化等原因引起罐內物料蒸汽壓加高或降低,，呼吸閥則呼出蒸汽或吸人空氣或氮氣(通常稱熱效應),。

　　(4)發生火災時，儲罐因呼出氣體受熱引起罐內液體蒸發量劇增,，呼吸閥便開始向罐外呼出,，以避免儲罐因超壓而損壞。

　　(5)在其它工況下,，如揮發性液體的加壓輸送,、內外部傳熱裝置化學反應、操作失誤等,，呼吸閥則相應進行呼出或吸人,，以避免儲罐因超壓或超真空而遭受損壞,。

　　常用標準

　　呼吸閥常用的標準有：

　　SY/T 0511.1-2010 《石油儲罐附件 第1部分：呼吸閥》

　　TB/T 3319-2013 《鐵道罐車用呼吸式安全閥》

　　QC/T 1064-2017 《道路運輸易燃液體危險貨物罐式車輛 呼吸閥》

　　DIN EN 14595-2016 《危險品運輸罐 罐的操作裝置 壓力和真空呼吸閥》

　　呼吸閥安裝要點

　　(1)呼吸閥應安裝在儲罐頂部的zui高點,。理論上講，從降低蒸發損耗和其它的排氣觀點考慮,，呼吸閥應安裝在儲罐氣相空間的zui高點,，以便順利地提供通向呼吸閥zui直接和zui大的通道。

　　(2)當儲罐體積較大,，或者儲罐比較重要時,，為防止單臺呼吸閥因故障導致儲罐出現超壓或負壓的風險，此時可以安裝兩臺呼吸閥,。為避免兩臺呼吸閥同時動作而增加故障的幾率,，工藝設計時，通常將此兩臺呼吸閥的吸入和排出壓力梯度設計,，正常情況下一臺工作,，另一臺備用。

　　(3)如果呼吸量較大,，導致單個呼吸閥的呼吸量不能滿足要求時,，可設置兩個以上呼吸閥。當安裝兩個呼吸閥時,，它們與罐頂?shù)闹行木嚯x應相等,，即在罐頂對稱布置。

　　(4)如果呼吸閥安裝在氮封儲罐上,，則氮氣供氣管的接管位置一定要遠離呼吸閥接口,，并由罐頂部插入儲罐內約200mm，這樣氮氣進罐后不直接排出,，起到氮封作用,。

　　(5)如果呼吸閥內帶有阻火器,，須考慮阻火器的壓降對呼吸閥排出壓力的影響，以免儲罐超壓,。

　　(6)當建罐地區歷年zui冷月份溫度的平均值低于或等于0時,，呼吸閥須有防凍措施，以防止呼吸閥閥盤凍住或阻塞導致儲罐排氣不暢或補氣不足,，而導致儲罐超壓鼓罐或低壓癟罐,。
