儲罐呼吸閥的工作原理及功能特點說明

2021-07-14 關注次數：

儲罐呼吸閥的工作原理

呼吸閥是一種廣泛用于儲罐頂部的通風裝置,，以保持儲罐內外氣壓的平衡,。通過控制儲罐的呼氣壓力和真空度,，防止儲罐呼吸閥底部凹陷,、變形導致壓力超過允許值（負壓和超壓）。同時,，由于壓力控制,，油箱也有所減少。因此,，呼吸閥須具有釋放由呼氣或吸氣的正負壓決定的正負壓的能力,。呼吸閥的具體原理如下圖所示

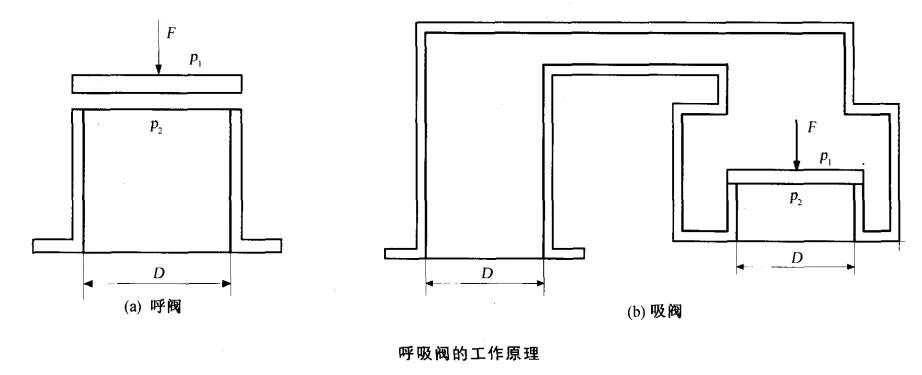

呼吸閥的工作原理

當儲罐呼吸閥達到正壓時，呼吸閥打開,，釋放呼出氣的正壓,。當儲罐變?yōu)樨搲簳r，呼吸閥打開,，釋放吸入氣體的負壓,。因此，在一壓力范圍內保證了儲罐的安全,。

根據的工作原理,，呼吸閥可分為重力式、彈簧式,、先導式三種（詳細可查看：重力式,、彈簧式、先導式三種呼吸閥的工作原理解析）,。

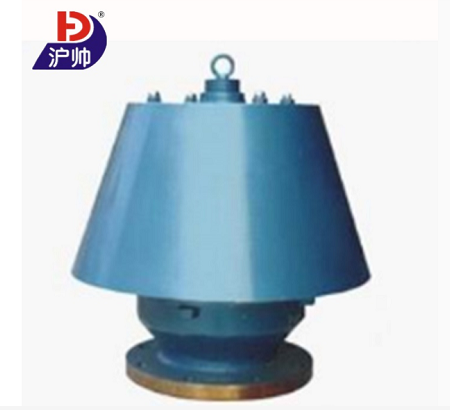

FAHF型儲罐呼吸閥

儲罐呼吸閥功能

呼吸閥在正常狀態下只是保證儲罐呼吸閥安全密閉,，大限度地減少儲罐呼吸閥內部介質的蒸發損失。只有在下列非正常狀態下呼吸閥才開始工作：

①儲罐在傳輸和接收介質時,，由于罐內氣體量的變化,，氣體壓力發生變化，呼吸閥開始以較大的流量呼吸,。

②由于受外界環境的影響,，儲罐呼吸閥內的氣體溫度發生變化，罐內介質的蒸氣壓升高或降低（一般稱為熱效應），呼吸閥小,，以流速開始呼吸,。

③天氣或火災等突然變化時。溫度在短時間內迅速變化,，儲罐呼吸閥的氣體壓力急劇上升或下降,，呼吸閥以大流量呼吸。呼吸閥須滿足儲罐在各種工況下所需的通風,，以保證儲罐的安全,。
